Point Group C6v
Character Table
| $ $ | $ \text{E} \,{\text{(1)}} $ | $ C_6 \,{\text{(2)}} $ | $ C_3 \,{\text{(2)}} $ | $ C_2 \,{\text{(1)}} $ | $ \sigma_v \,{\text{(3)}} $ | $ \sigma_d \,{\text{(3)}} $ |
|---|---|---|---|---|---|---|
| $ A_1 $ | $ 1 $ | $ 1 $ | $ 1 $ | $ 1 $ | $ 1 $ | $ 1 $ |
| $ A_2 $ | $ 1 $ | $ 1 $ | $ 1 $ | $ 1 $ | $ -1 $ | $ -1 $ |
| $ B_1 $ | $ 1 $ | $ -1 $ | $ 1 $ | $ -1 $ | $ 1 $ | $ -1 $ |
| $ B_2 $ | $ 1 $ | $ -1 $ | $ 1 $ | $ -1 $ | $ -1 $ | $ 1 $ |
| $ E_1 $ | $ 2 $ | $ 1 $ | $ -1 $ | $ -2 $ | $ 0 $ | $ 0 $ |
| $ E_2 $ | $ 2 $ | $ -1 $ | $ -1 $ | $ 2 $ | $ 0 $ | $ 0 $ |
Product Table
| $ $ | $ A_1 $ | $ A_2 $ | $ B_1 $ | $ B_2 $ | $ E_1 $ | $ E_2 $ |
|---|---|---|---|---|---|---|
| $ A_1 $ | $ A_1 $ | $ A_2 $ | $ B_1 $ | $ B_2 $ | $ E_1 $ | $ E_2 $ |
| $ A_2 $ | $ A_2 $ | $ A_1 $ | $ B_2 $ | $ B_1 $ | $ E_1 $ | $ E_2 $ |
| $ B_1 $ | $ B_1 $ | $ B_2 $ | $ A_1 $ | $ A_2 $ | $ E_2 $ | $ E_1 $ |
| $ B_2 $ | $ B_2 $ | $ B_1 $ | $ A_2 $ | $ A_1 $ | $ E_2 $ | $ E_1 $ |
| $ E_1 $ | $ E_1 $ | $ E_1 $ | $ E_2 $ | $ E_2 $ | $ A_1+A_2+E_2 $ | $ B_1+B_2+E_1 $ |
| $ E_2 $ | $ E_2 $ | $ E_2 $ | $ E_1 $ | $ E_1 $ | $ B_1+B_2+E_1 $ | $ A_1+A_2+E_2 $ |
Implemented Settings

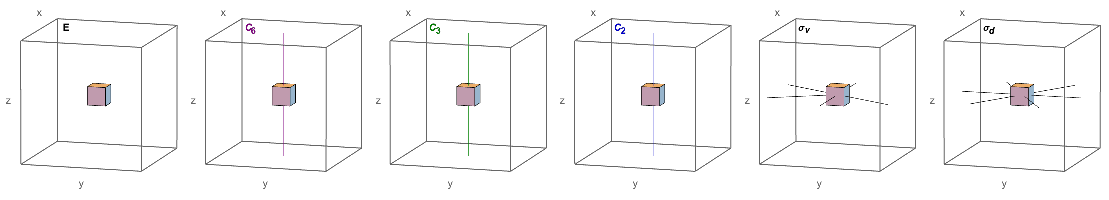

Setting Zx
Details of the C6v group in with setting Zx
| Operator | Orientation |
|---|---|
| $\text{E}$ | $\{0,0,0\}$ , |
| $C_6$ | $\{0,0,1\}$ , $\{0,0,-1\}$ , |
| $C_3$ | $\{0,0,1\}$ , $\{0,0,-1\}$ , |
| $C_2$ | $\{0,0,1\}$ , |
| $\sigma _v$ | $\{1,0,0\}$ , $\left\{1,\sqrt{3},0\right\}$ , $\left\{1,-\sqrt{3},0\right\}$ , |
| $\sigma _d$ | $\{0,1,0\}$ , $\left\{\sqrt{3},1,0\right\}$ , $\left\{\sqrt{3},-1,0\right\}$ , |

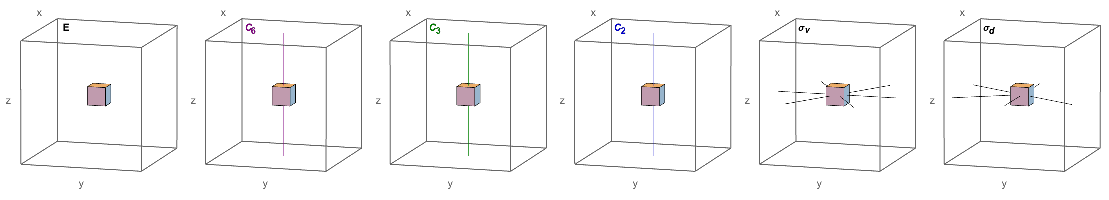

Setting Zy
Details of the C6v group in with setting Zy
| Operator | Orientation |
|---|---|
| $\text{E}$ | $\{0,0,0\}$ , |
| $C_6$ | $\{0,0,1\}$ , $\{0,0,-1\}$ , |
| $C_3$ | $\{0,0,1\}$ , $\{0,0,-1\}$ , |
| $C_2$ | $\{0,0,1\}$ , |
| $\sigma _v$ | $\{0,1,0\}$ , $\left\{\sqrt{3},1,0\right\}$ , $\left\{\sqrt{3},-1,0\right\}$ , |
| $\sigma _d$ | $\{1,0,0\}$ , $\left\{1,\sqrt{3},0\right\}$ , $\left\{1,-\sqrt{3},0\right\}$ , |
