Point Group D2h

Character Table

$ $ $ \text{E} \,{\text{(1)}} $ $ C_2 \,{\text{(1)}} $ $ C_2 \,{\text{(1)}} $ $ C_2 \,{\text{(1)}} $ $ \text{i} \,{\text{(1)}} $ $ \sigma_h \,{\text{(1)}} $ $ \sigma_h \,{\text{(1)}} $ $ \sigma_h \,{\text{(1)}} $
$ A_g $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ 1 $
$ B_{1g} $ $ 1 $ $ 1 $ $ -1 $ $ -1 $ $ 1 $ $ 1 $ $ -1 $ $ -1 $
$ B_{2g} $ $ 1 $ $ -1 $ $ 1 $ $ -1 $ $ 1 $ $ -1 $ $ 1 $ $ -1 $
$ B_{3g} $ $ 1 $ $ -1 $ $ -1 $ $ 1 $ $ 1 $ $ -1 $ $ -1 $ $ 1 $
$ A_u $ $ 1 $ $ 1 $ $ 1 $ $ 1 $ $ -1 $ $ -1 $ $ -1 $ $ -1 $
$ B_{1u} $ $ 1 $ $ 1 $ $ -1 $ $ -1 $ $ -1 $ $ -1 $ $ 1 $ $ 1 $
$ B_{2u} $ $ 1 $ $ -1 $ $ 1 $ $ -1 $ $ -1 $ $ 1 $ $ -1 $ $ 1 $
$ B_{3u} $ $ 1 $ $ -1 $ $ -1 $ $ 1 $ $ -1 $ $ 1 $ $ 1 $ $ -1 $

Product Table

$ $ $ A_g $ $ B_{1g} $ $ B_{2g} $ $ B_{3g} $ $ A_u $ $ B_{1u} $ $ B_{2u} $ $ B_{3u} $
$ A_g $ $ A_g $ $ B_{1g} $ $ B_{2g} $ $ B_{3g} $ $ A_u $ $ B_{1u} $ $ B_{2u} $ $ B_{3u} $
$ B_{1g} $ $ B_{1g} $ $ A_g $ $ B_{3g} $ $ B_{2g} $ $ B_{1u} $ $ A_u $ $ B_{3u} $ $ B_{2u} $
$ B_{2g} $ $ B_{2g} $ $ B_{3g} $ $ A_g $ $ B_{1g} $ $ B_{2u} $ $ B_{3u} $ $ A_u $ $ B_{1u} $
$ B_{3g} $ $ B_{3g} $ $ B_{2g} $ $ B_{1g} $ $ A_g $ $ B_{3u} $ $ B_{2u} $ $ B_{1u} $ $ A_u $
$ A_u $ $ A_u $ $ B_{1u} $ $ B_{2u} $ $ B_{3u} $ $ A_g $ $ B_{1g} $ $ B_{2g} $ $ B_{3g} $
$ B_{1u} $ $ B_{1u} $ $ A_u $ $ B_{3u} $ $ B_{2u} $ $ B_{1g} $ $ A_g $ $ B_{3g} $ $ B_{2g} $
$ B_{2u} $ $ B_{2u} $ $ B_{3u} $ $ A_u $ $ B_{1u} $ $ B_{2g} $ $ B_{3g} $ $ A_g $ $ B_{1g} $
$ B_{3u} $ $ B_{3u} $ $ B_{2u} $ $ B_{1u} $ $ A_u $ $ B_{3g} $ $ B_{2g} $ $ B_{1g} $ $ A_g $

Implemented Settings

D2h_XYZ

Setting XYZ

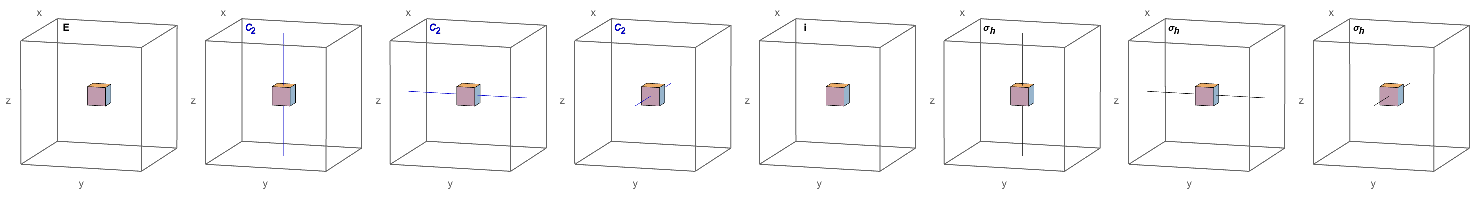

Details of the D2h group in with setting XYZ

Operator Orientation
$\text{E}$ $\{0,0,0\}$ ,
$C_2$ $\{0,0,1\}$ ,
$C_2$ $\{0,1,0\}$ ,
$C_2$ $\{1,0,0\}$ ,
$\text{i}$ $\{0,0,0\}$ ,
$\sigma _h$ $\{0,0,1\}$ ,
$\sigma _h$ $\{0,1,0\}$ ,
$\sigma _h$ $\{1,0,0\}$ ,
